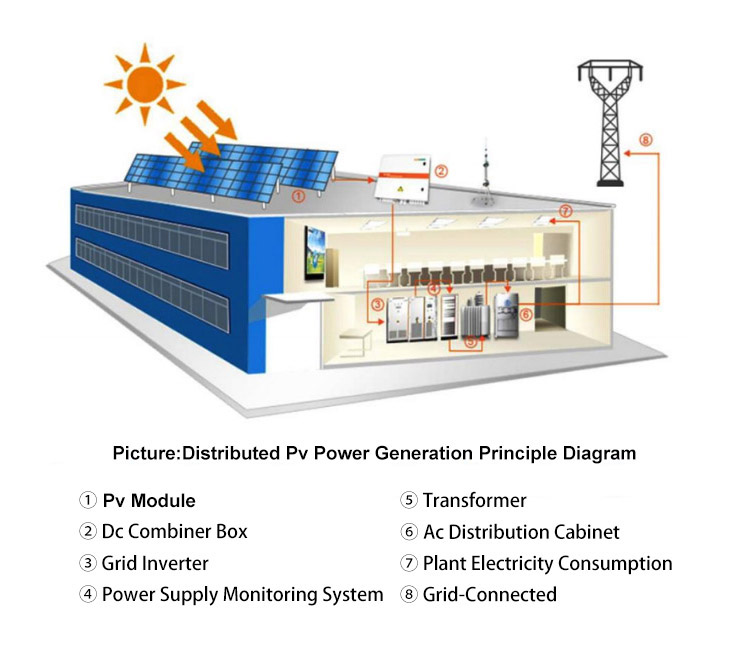

Il sistema di generazione di energia fotovoltaica distribuita comprende principalmente componenti di celle solari fotovoltaiche, inverter collegati alla rete, batterie di accumulo di energia, inverter bidirezionali per la carica e scarica della batteria e contatori di energia elettrica. I sistemi di generazione di energia fotovoltaica presentano molti vantaggi, come una facile installazione, una minore manutenzione e l’assenza di sostanze inquinanti emesse durante il processo di generazione di energia. Il diagramma schematico di un tipico sistema di generazione di energia fotovoltaica distribuita è il seguente:
In generale, il sistema di generazione di energia fotovoltaica distribuita adotta principalmente la modalità di “auto produzione e autoconsumo e l’energia in eccesso viene trasportata per essere immessa nella rete”. All’elettricità generata dal pannello solare viene data priorità per alimentare il carico locale. Quando il carico locale non viene esaurito, l’energia elettrica in eccesso viene immessa in rete; quando il sistema fotovoltaico viene utilizzato per il carico locale e la potenza non è sufficiente, la rete e il sistema fotovoltaico possono fornire energia al carico contemporaneamente. Il sistema fotovoltaico connesso alla rete è costituito da moduli solari, inverter connessi alla rete, contatori, carichi, contatori bidirezionali, armadi connessi alla rete e interfaccia di rete.
